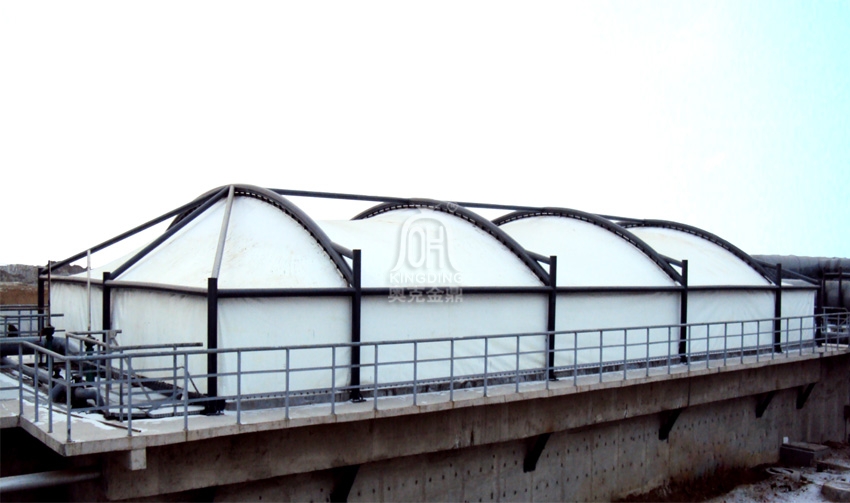

工程規模：4652㎡

建筑面積：4652㎡

開工時間：2013年7月

竣工時間：2013年12月

第一條  主要性能要求

（一）膜結構收集罩設計數據

1 初沉池參數

（1）直徑（內壁）：         42m

（2）凈深：                 4.5m

（3）結構類型：             鋼筋砼

（4）容納介質：             制漿造紙生產污水

（5）抽風量：               42000m3/h

（6）抽風壓：               4000Pa

2 膜結構收集罩設計參數

（1）環境最低極限溫度：     -30.0℃

（2）環境最高極限溫度：     70.0℃

（3）環境基本風壓（Wo）：   0.3 kN/m2（50年）

（4）環境基本雪壓（Wo）：   0.35 kN/m2（50年）

（5）施工檢修荷載：         1kN

（6）抗震設防烈度：         7度

（7）主結構設計合理使用年限:≥25年

（8）設計安全等級：         2級

（9）收集罩高度：

①膜總高度：8m；

②膜側面垂直段高度：2.5m；

③膜斜頂高度：5.5m。

（10）膜總面積：2242 m2

（二）參照標準

供方保證提供的合同設備為符合行業及國家相關標準的全新產品，其設計、制造和材料無任何缺陷。主要標準有：

除以上主要標準外，未列明的按國家及行業相關標準執行。如有新標準，按最新標準執行。

第二條  主要技術參數及技術要求

（一）主要技術參數

（二）主要技術要求

1收集罩設計要求

（1）收集罩確保有足夠密封性，罩內常壓狀態下，無廢氣外泄。

（2）收集罩內不能存在廢氣積聚、無法排出的部位。

（3）初沉池廢氣集中到氧化溝表曝機附近的水中處理，初步處理后，再抽送到系統所設計的廢氣裝置處理（廢氣處理裝置不在供貨范圍內）。

（4）收集罩設計有滿足抽放量要求的廢氣抽氣管，廢氣抽氣管以收集罩鋼結構作為支撐點，管道支撐點設計到初沉池水平投影外的第一個支撐，支撐及固定方式由供方按規范設計，具體方案供需雙方在設計階段確定。

（5）膜結構上的抽風管開孔處應具備足夠的管道承載能力，保證不因管道與收集罩連接及抽風運行造成膜損壞。

（6）在收集罩合理的位置，設計足夠的門、窗，窗戶具備采光、通風功能，確保均勻進風，門窗的具體數量、尺寸、結構形式由供需雙方在設計階段確定。

（7）收集罩設計，須確保初沉池構筑物仍在原設計強度安全范圍內。

（8）與臭氣、污水直接接觸的鋼構件要采用SS304不銹鋼件。

（9）收集罩須滿足刮泥機的正常運行，方便巡檢和維護要求。

（10）收集罩交付使用后，膜面不能出現低凹，造成積水。

（11）收集罩須滿足所在地最大風壓和雪壓的要求。

2膜結構制作安裝要求

（1）現場安裝的膜材片采用熱熔方式熔接，膜片間搭接寬度不小于50mm。

（2）與池壁周邊底部壓板處的膜搭接寬度不小于100mm，壓邊螺栓間距小于200mm， 螺栓、螺母、墊片、壓板材質均為不銹鋼304。

（3）與膜體連接的金屬件表面光滑、無毛刺、無銳邊。

（4）完工后的膜表面美觀、平整、厚薄均勻，無烙印結疤、開縫、孔洞、褶皺、拉毛蹭傷、滲漏等缺陷。

3鋼結構要求

（1）鋼結構的設計須符合國家規范、標準，安全等級不低于鋼結構的安全二級標準。

（2）本合同項下的集氣罩鋼結構為雙拱式吊梁。

（3）組裝完畢的鋼結構無翹曲、凹陷、裂紋等缺陷，表面無毛刺。

（4）為保護初沉池刮泥機正常安全運行，供方現場施工過程中，除電焊渣火花外，不得有任何異物落入需方水池。

4防腐要求

（1）鋼結構在防腐前，采用拋丸或噴砂除銹處理，拋丸或噴砂處理達到Sa2.5級標準后，按本條第（三）項的要求進行防腐油漆。

（2）現場組焊后的焊縫應徹底去除焊渣焊刺，并將表面打磨平滑至金屬光亮，同樣按本條第（三）項的要求進行防腐油漆。

（3）所有空心結構材料的兩端和縫隙要封閉，避免內側腐蝕。

（4）位于膜結構內部的鋼結構，除了按上述要求除銹噴涂外，還須用PDVF膜材包覆。

（5）非不銹鋼緊固件必須在完工后，需除銹進行防腐處理。

（6）池內支撐柱外部要用環氧樹脂進行三布四涂防腐包覆。
